Как устроена система охлаждения смартфона

В своих материалах мы неоднократно поднимали вопрос перегрева смартфонов. Он негативно сказывается на производительности гаджета, может привести к вздутию, а в крайних случаях, и возгоранию аккумулятора, снижает срок эксплуатации смартфона из-за деградации АКБ и рассохшегося клея — в общем, сплошные недостатки. Опытный пользователь знает, что нужно чтобы избежать излишнего повышения температуры, но, в первую очередь, об этом должен заботиться производитель.
Еще несколько лет назад проблема охлаждения не стояла так остро: производители активно использовали корпуса из алюминиевого сплава и они отлично рассеивали тепло без дополнительных компонентов, однако с развитием беспроводной зарядки металлические корпуса отошли в прошлое, а стекло и керамика хуже отводят тепло, так что производителям понадобились новые решения. Разбираем, какие элементы могут использоваться для охлаждения смартфона.

Графеновая пластина

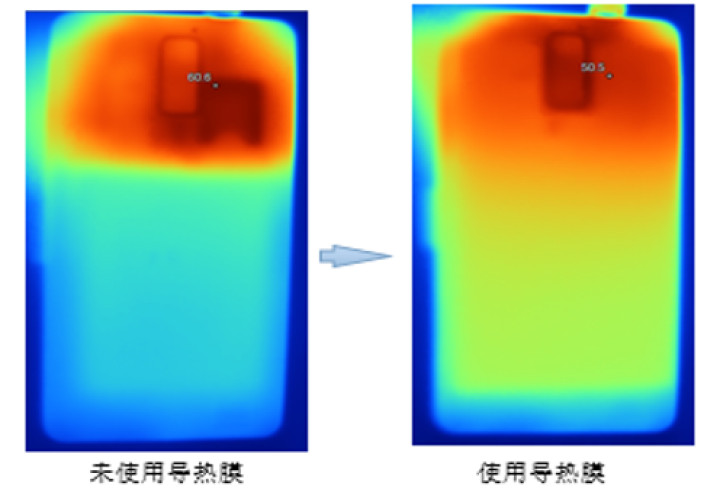

Графен является относительно недорогим и доступным веществом, при этом он обладает выдающимися теплопроводными свойствами, что делает его отличным материалом для рассеивания тепла. Отметим еще раз, речь идет не столько об охлаждении, сколько о более равномерном распределении выделяемого тепла.
Иногда производители ограничиваются многослойными графеновыми пластинами для охлаждения, а порой комбинируют его с другими методами, если просто графеновой пластины становится недостаточно.

Паровая камера

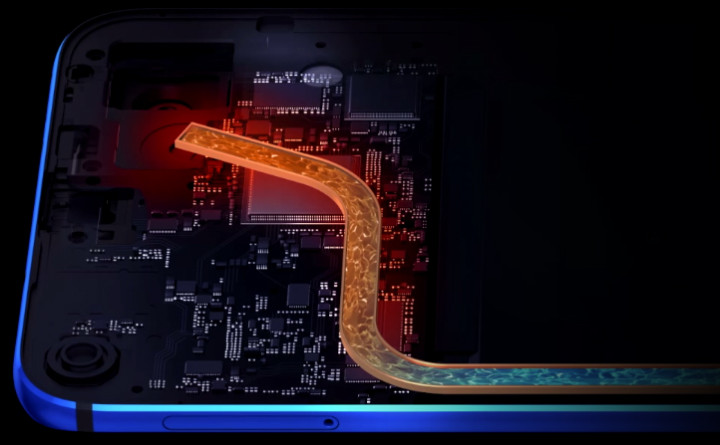

Устройства с таким методом охлаждения оборудованы металлическими трубками, по которым циркулирует охлаждающая жидкость. Там, где температура высокая, трубка поглощает избыточное тепло и превращает жидкость, находящуюся в трубке, в пар. Далее пар перемещается в более прохладную часть смартфона и там вновь меняет агрегатное состояние. Это недешевый, но эффективный способ охлаждения и он встречается на смартфонах все чаще.

Жидкостное охлаждение

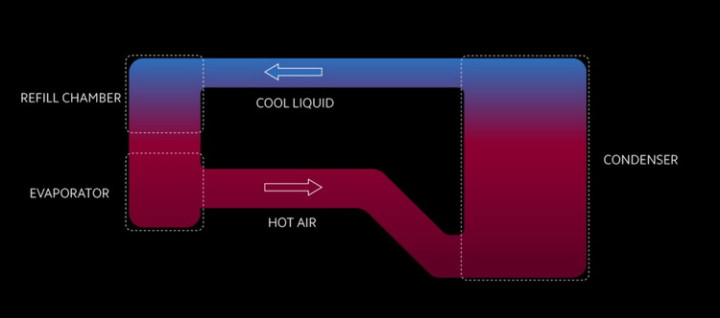

Несмотря на то, что этот метод похож на паровую камеру, есть важное отличие. Если речь идет о жидкостном охлаждении, например, Xiaomi Loop LiquidCool, жидкость и пар двигаются по отдельным каналам, а за их разделение отвечает клапан Теслы.

Активное охлаждение

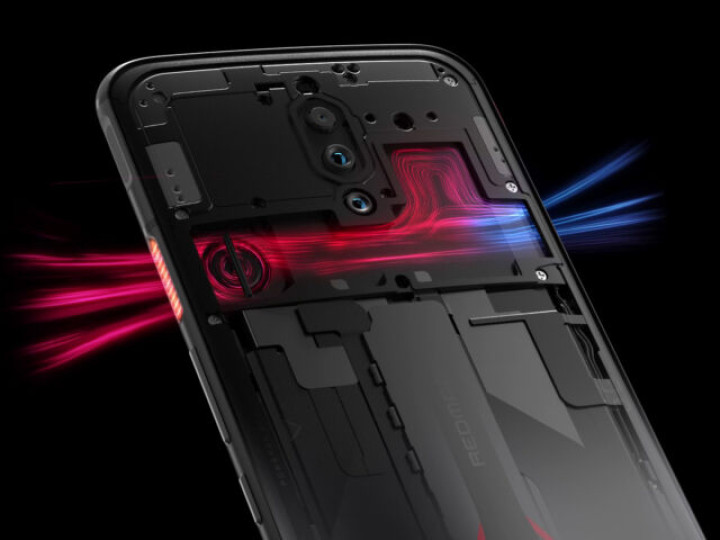

Для самых мощных процессоров и самых азартных игровых сессий всех перечисленных методов может оказаться недостаточно, поэтому на игровых смартфонах можно встретить активное охлаждение: устройства комплектуются небольшим вентилятором с регулируемой скоростью вращения, он эффективно отводит тепло от процессора и способствует забору холодного воздуха . Яркие представители такого класса устройств — смартфоны семейства Red Magic.
Несмотря на то, что именно с активным охлаждением мы чаще всего сталкиваемся в ноутбуках и ПК, на смартфонах это скорее маркетинговая уловка, чем реальная необходимость. Вентиляторы оформляются в прозрачных “окошках”, дополняются RGB-подсветкой и превращаются в яркую фишку, подтверждающую геймерский статус гаджета. При этом у встроенного активного охлаждения есть немало недостатков: кулеры шумят и потребляют немало энергии, а вентиляционные отверстия могут стать причиной проблем с пылью и влагой в корпусе.

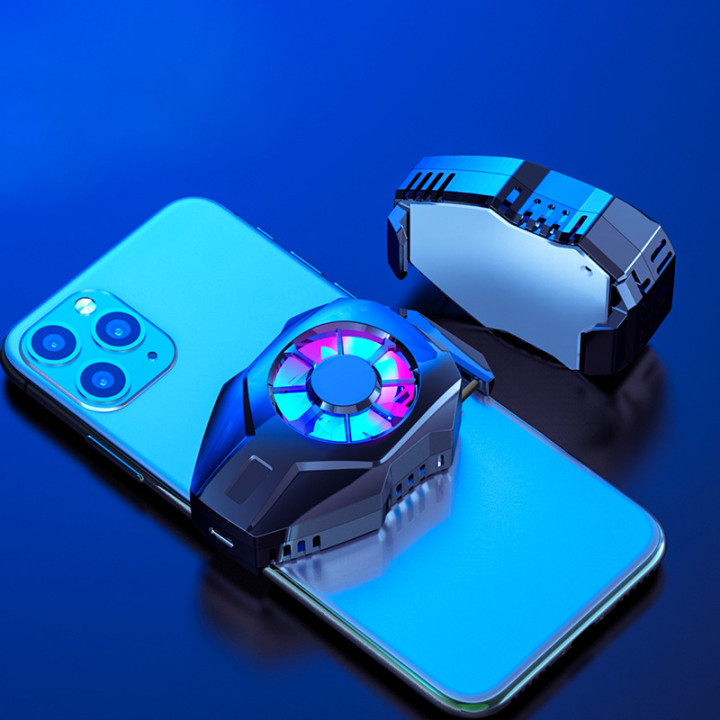

Чуть лучше ведут себя съемные вентиляторы на смартфоны. По своей сути, это самостоятельное устройство, которое может питаться от встроенного аккумулятора или от батареи смартфона. Оно оснащено мощным вентилятором и закрепляется на смартфоне при помощи зажимов. То есть активное охлаждение можно использовать только тогда, когда в этом есть реальная необходимость.
Если же смартфон греется при зарядке, а не во время игровых баталий, можно присмотреться к зарядным станциям со встроенным активным охлаждением.

Программное управление

Говоря об охлаждении смартфона, нельзя забывать и о программных возможностях. Самый яркий пример оптимизации ПО это меняющаяся скорость зарядки: специальные датчики считывают температуру устройства и мощность постепенно снижается, чтобы избежать перегрева.

На этом закончим. В своем смартфоне вы можете столкнутся в одним из приведенных методов охлаждения или сразу несколькими. Как правило, производители используют комбинацию материалов, продумывают компоновку внутренних элементов и оптимизируют программное обеспечение, чтобы добиться максимально эффективного охлаждения устройства и обеспечить ему стабильную и долгосрочную работу. Если вам понравился этот материал, не забудьте подписаться на PDALIFE Official в Telegram.
